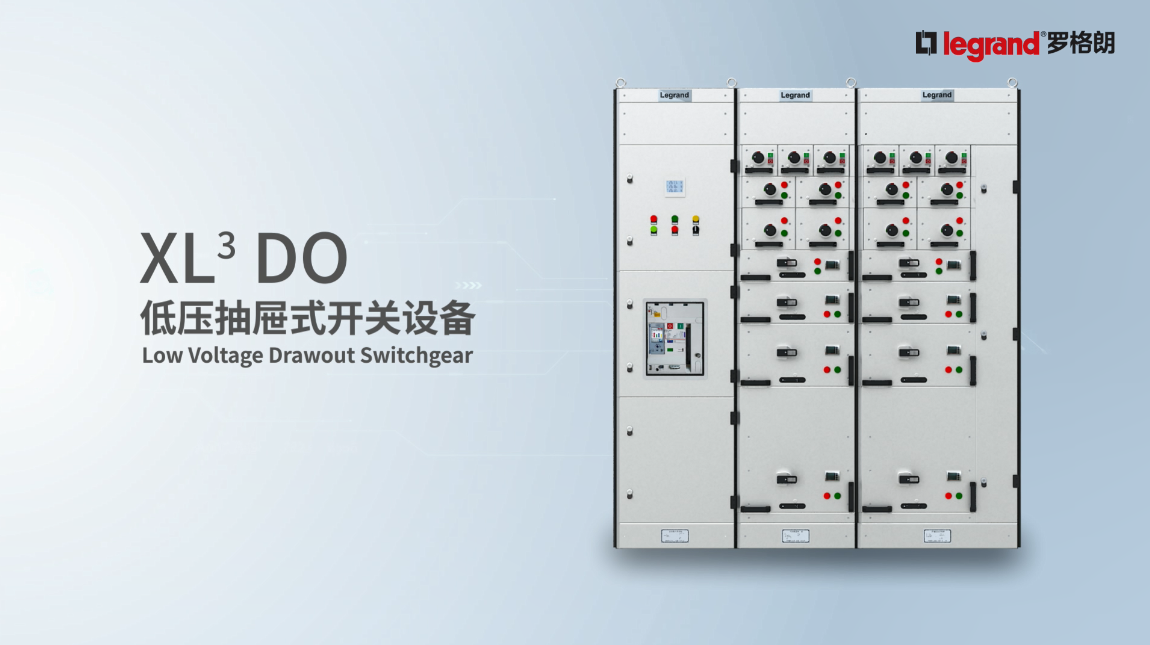

XL3 DO低压抽屉式开关设备

XL3 DO低压抽屉式开关设备是bob低压电器(无锡)有限公司推出的一款高性能产品,由bob无锡公司和bob意大利公司共同研发。它吸收了国内市场上主流开关柜的特点,更加注重中国用户的安装使用习惯。

该设备具有很强的通用性,可以替代目前市场上绝大部分同类型开关设备,具有框架强度高、安全性高、过载能力强、操作简单灵活、故障率低和检修方便等特点。

环境温度要求

环境温度要求: 周围空气温度不超过+40℃,且在24小时一个周期的平均温度不超过+35℃。
周围空气温度的下限为-5℃。
环境湿度要求: 温度+40℃时的相对湿度不超过50%。
温度+20℃时相对湿度不超过90%
海拔高度要求: 安装地点的海拔不得超过2000米。

品质用心

  • 符合标准GB7251.1和IEC61439.1的要求
  • 产品经过型式试验验证

灵活多样

外形尺寸更小,最小宽度可至374mm,抽屉种类丰富,可满足不同方案的需求。
安装密度高,安装方案丰富,能满足上进线,下进线,上出线,下出线,后出线,侧出线,同时也能满足多ACB安装方案。

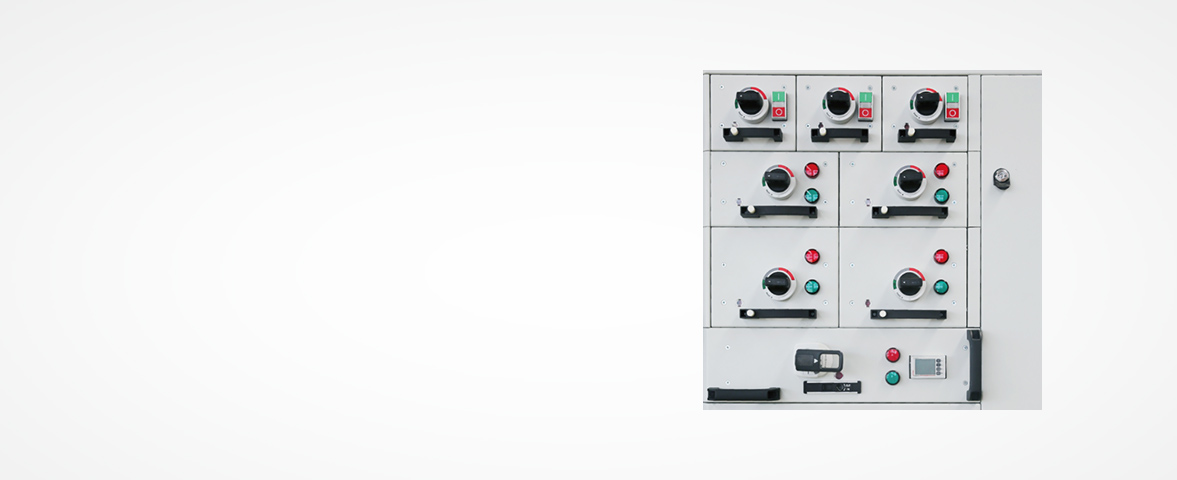

1/3单元抽屉
1/2单元抽屉
整单元抽屉

安全稳固

内部分隔形式可达4b,
外部防护等级至IP40 ,
断电后内部防护等级可达IP20,
框架采用G型材,使用三通连接,
柜体强度好,且不易发生变形,
抽屉闭锁推进机构简单、灵活,
且三位置指示清晰。

主母线室




1/3单元抽屉



1/2单元抽屉


150高抽屉


200高抽屉


300高抽屉





600高抽屉

参数说明

名称 数值
水平母线最大额定电流 In 4000A
水平母线额定短时耐受电流 Icw 80kA,1s
水平母线额定峰值耐受电流 Ipk 176kA
垂直母线最大额定电流 In 1600A
垂直母线额定短时耐受电流 Icw 65kA/50kA,1s
垂直母线额定峰值耐受电流 Ipk 143kA
额定频率 fn 50Hz
额定工作电压 Ue 400V
额定绝缘电压 Ui 1000V
额定冲击耐受电压 Uimp 12kV(进线柜),8KV(出线柜)
隔离形式 2b,3b,4b
连接形式 WWW
运行维护指数 IS-333
防护等级(额定电流4000A及以下) IP40
污染等级 3级
过电压类别 IV
